Technická data

oběžný průměr nad ložem: 380 mm
vzdálenost hrotů: 1000 mm
délka soustruženého kužele max.: 350 mm
oběžný průměr nad suportem: 215 mm
vrtání vřetena: 40 mm
kužel ve vřetenu: metrický 50
kužel hrotů: MORSE 3
přední konec vřetena podle ČSN: M 68
šířka lože: 340 mm
průměr sklíčidla: 165 mm
průměr lícní desky: 320 mm
průměr unášecího kotouče: 220 mm
otáčky vřetena:21 stupňů v rozsahu: 14-2800 ot/min
posuvy: počet 52
-podélné v rozsahu: 0.02-5.6 mm/ot
-příčné v rozsahu: 0.01-2.8 mm/ot
závity: metrické, stoupání: 0.2-140 mm
Whitwortovy záv: 5-140
modulové: 0.25-70 modul
Diametral Pitch 1-224 DP
elektromotor pro pohon stroje:počet otáček 2800 ot/min
výkon: 6 kW
půdorysná plocha stroje: šířka mm 950 mm
délka: 2720 mm
váha stroje: 1780 kg
Výrobce: TOS Trenčín

Další informace

kompletní generální oprava v roce: 2011

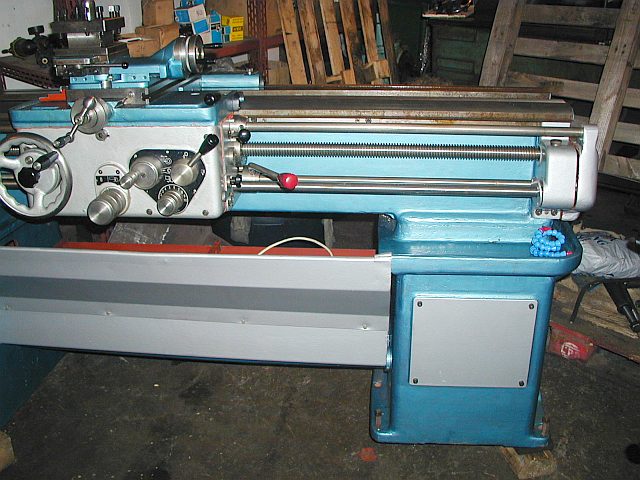

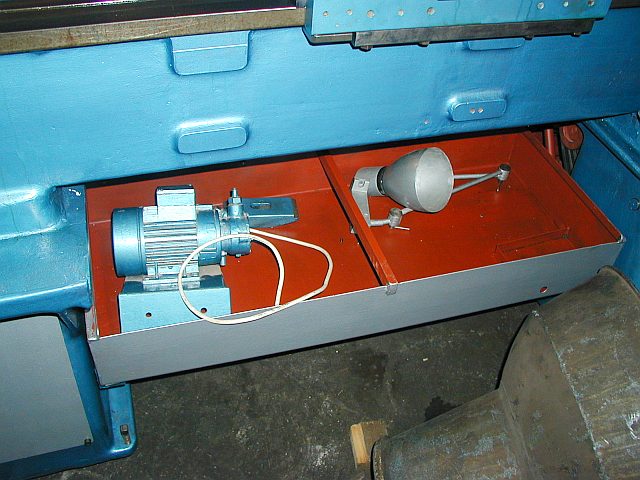

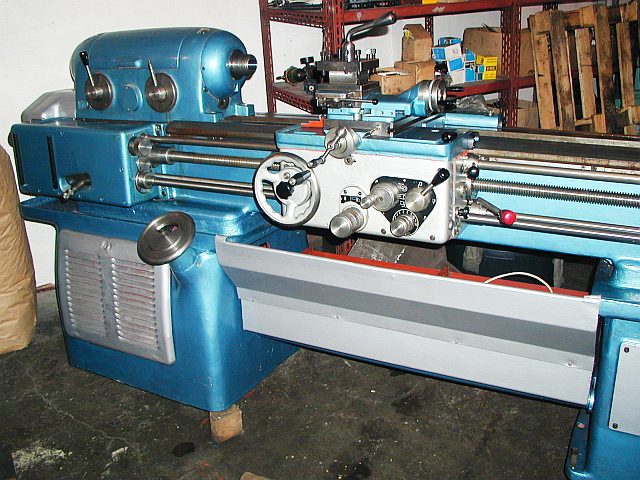

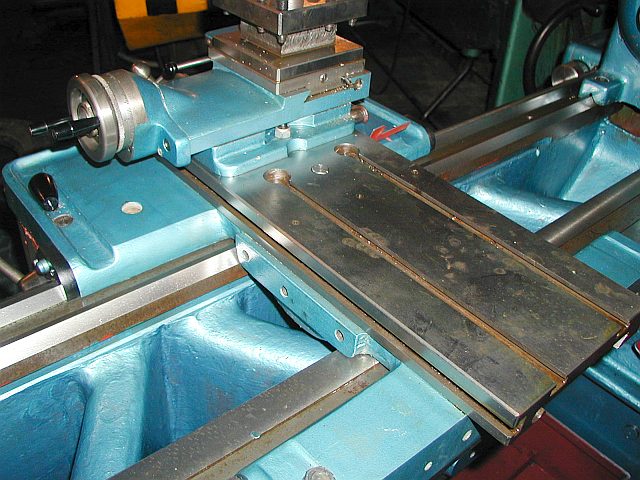

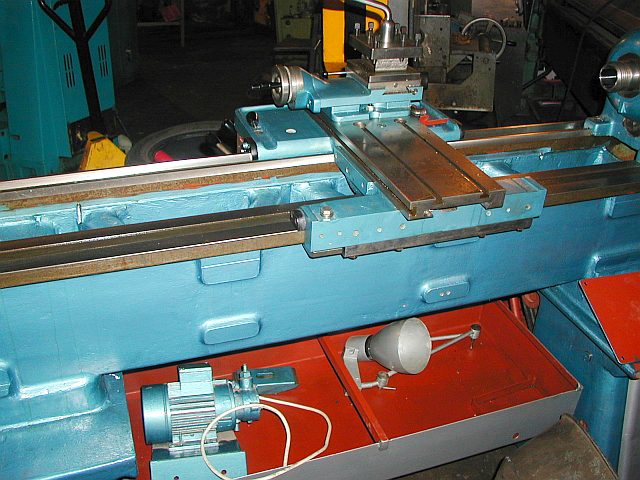

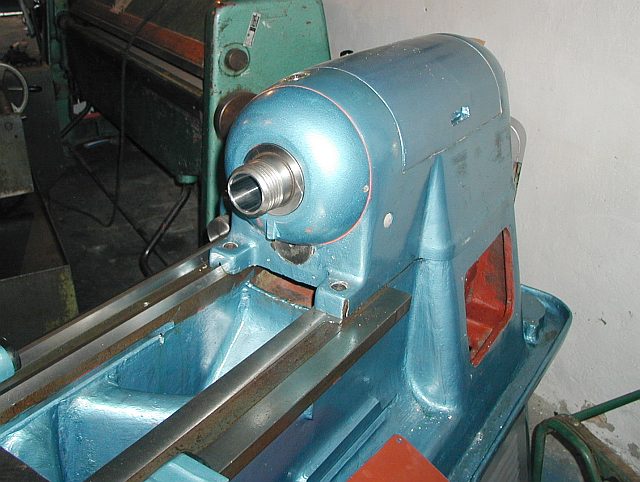

Fotogalerie
