Technická data

Oběžný průměr nad ložem: 400 mm
Oběžný průměr nad odejmutým můstkem: 580 mm
Oběžný průměr nad suportem: 210 mm
Vzdálenost hrotů: 1500 mm
vrtání vřetene 48 mm
kužel pinoly koníku Morse 4
Otáčky vřetena - 22 stupňů
rozsah otáček: 12 - 1500 min-1
Posuvy
-podélné: 0,046 - 3,52 mm.ot-1
-příčné: 0,015 - 1,17 mm.ot-1
Závity:
-54 metrických se stoupáním: 0,375- 352 mm
-48 Whitworthových závitů : 88 -3/16
-12 modulových: 0,375 - 88 modul
-42 Diametral Pitch: 88 - 3/8 DP
Elektromotor pro pohon vřeteníku: 1,1/7,5 kW
Rozměry stroje: délka x šířka: 3250 x 1050 mm
Hmotnost stroje: 2150 kg

Další informace

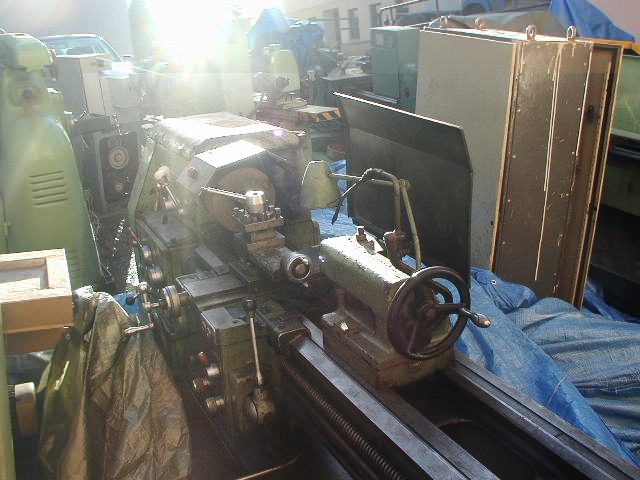

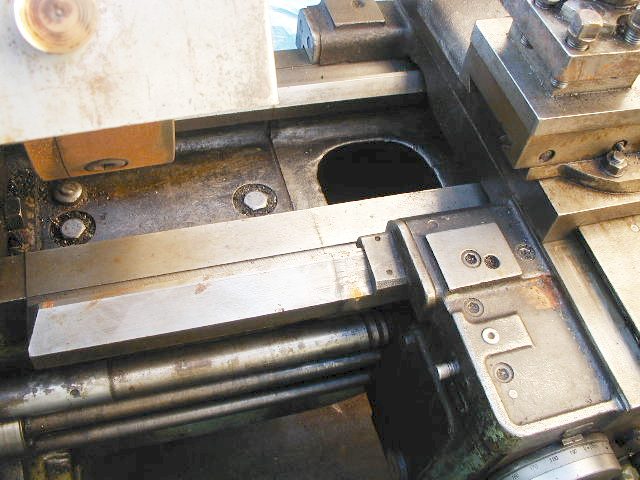

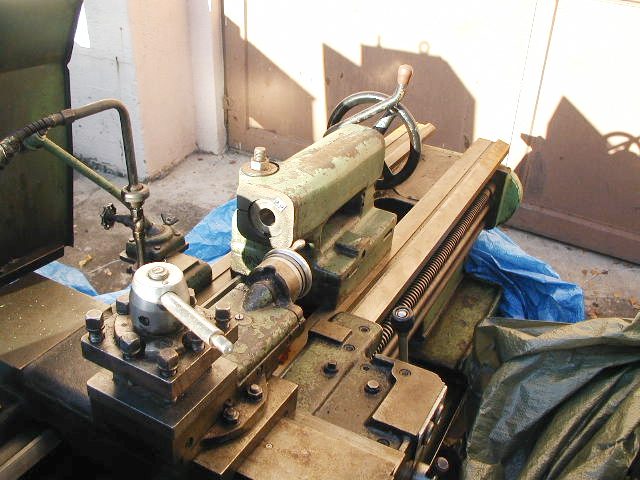

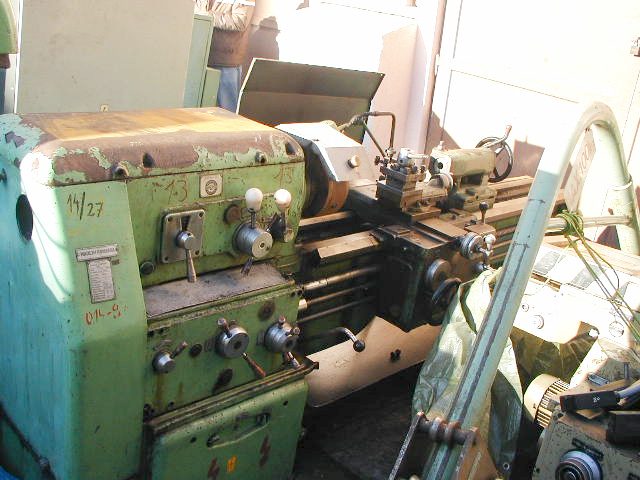

Fotogalerie
