Soustruh svislý -karusel
Kód stroje | 4.2432021 |
---|---|
Název stroje | Soustruh svislý -karusel |
Výrobce | TOS Czech |
Typ stroje | SK 12 |
Rok výroby | /1981 |
Technická data
Největší průměr soustružení:-bočním suportem: 1250 mm
-levým příčníkovým suportem:1350 mm
Největší výšková vzdálenost od desky k nožovému držáku:
-levého příčníkového suportu:1000 mm
-bočního suportu:850 mm
Svislý pohyb smýkadla příčník. suportu:
-levého:710 mm
-pravého:550 mm
Vodorovný pohyb smýkadla bočního suportu: 500 mm
Průměr upínací desky:1180 mm
Největší hmotnost obrobku:4000 kg
Největší krouticí moment na upínací desce: 16700 N.m (do 18 otáček za minutu)
Otáčky upínací desky plynule měnitelné I. řada:5,3-21 min-1
II. řada:11,5-46,5 min-1
III. řada:25,5-102 min-1
IV. řada:55,5-225 min-1
Posuvy počet stupňů: 24
-rozsah: 0,06-9 mm/ot
rychloposuv: 1380 mm.min-1
Elektromotor pro pohon upínací desky: 12-37 kW
Celkový příkon stroje: 45 kW
Rozměry stroje: šířka x hloubka: 3860x2360 mm
Výška nad podlahou: 4260 mm
Hmotnost stroje: 18 300 kg
Další informace

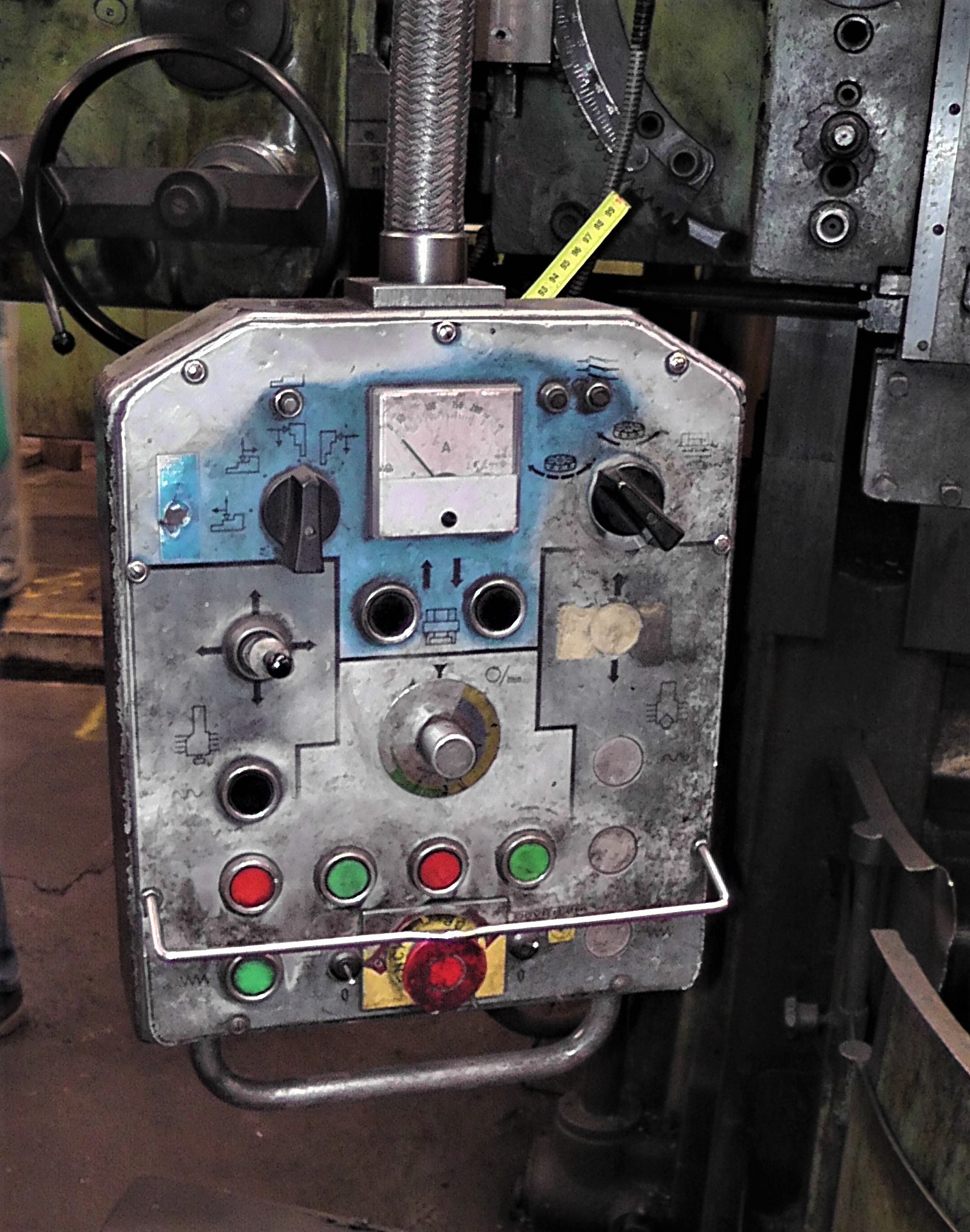

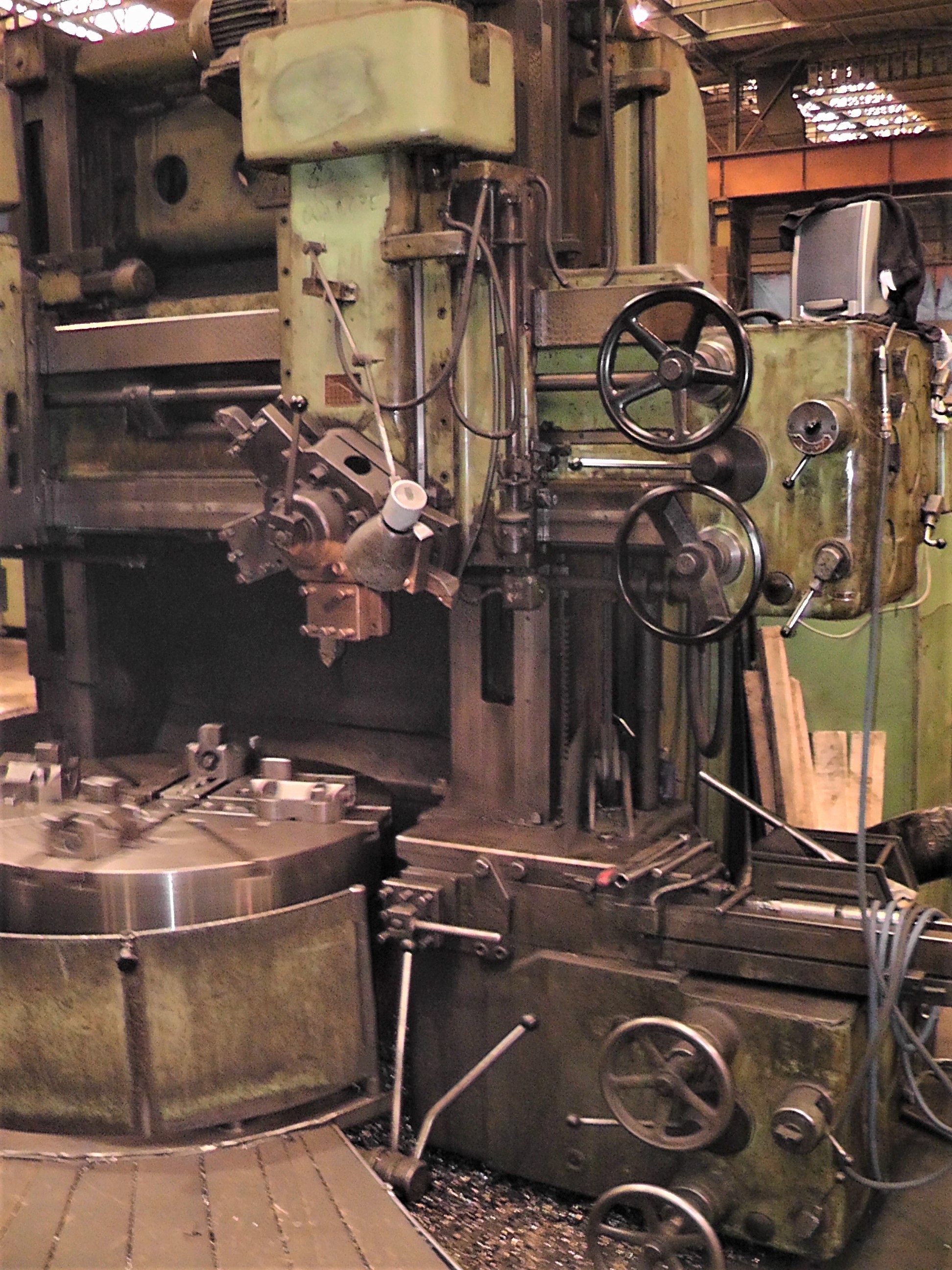

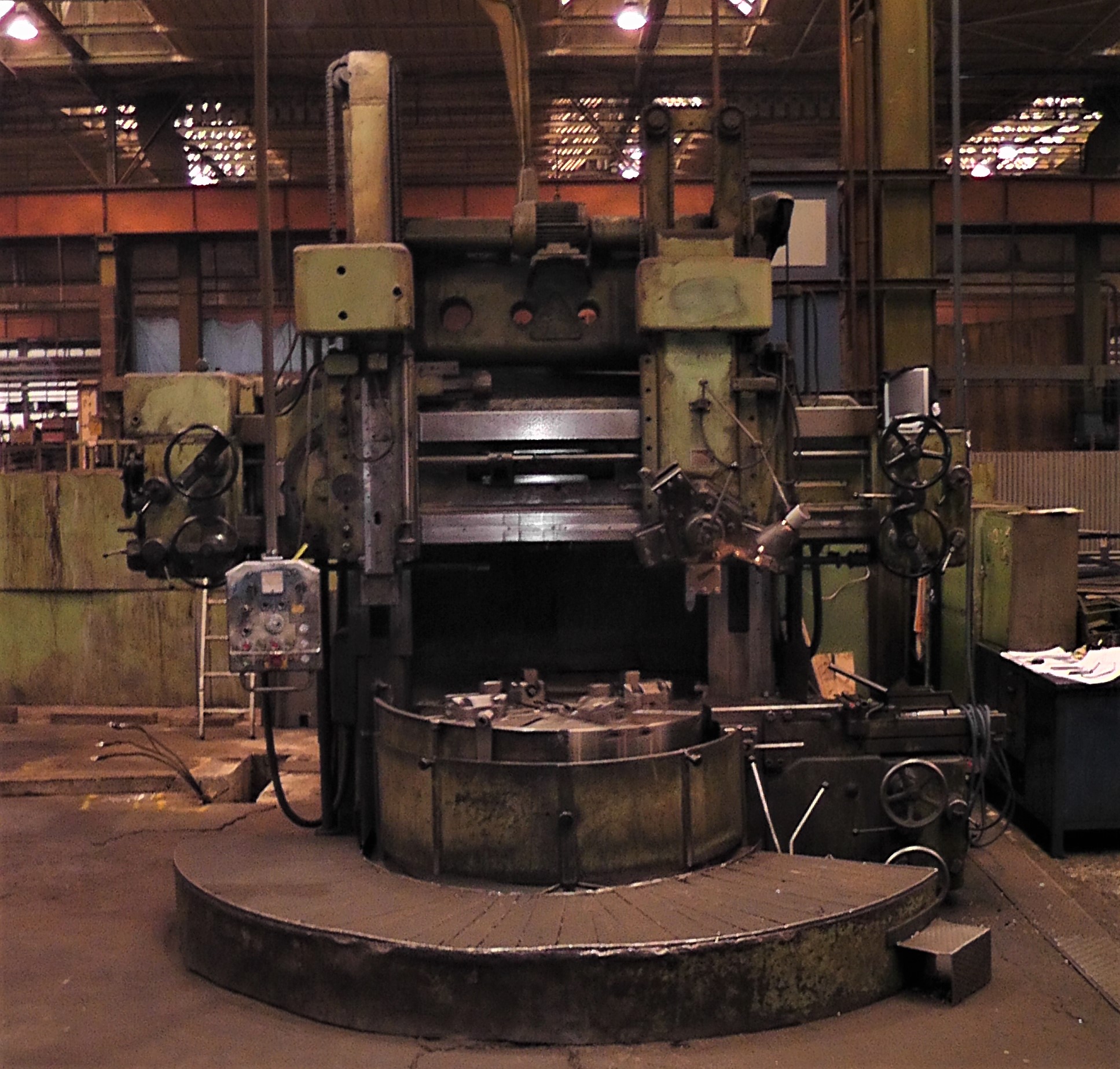

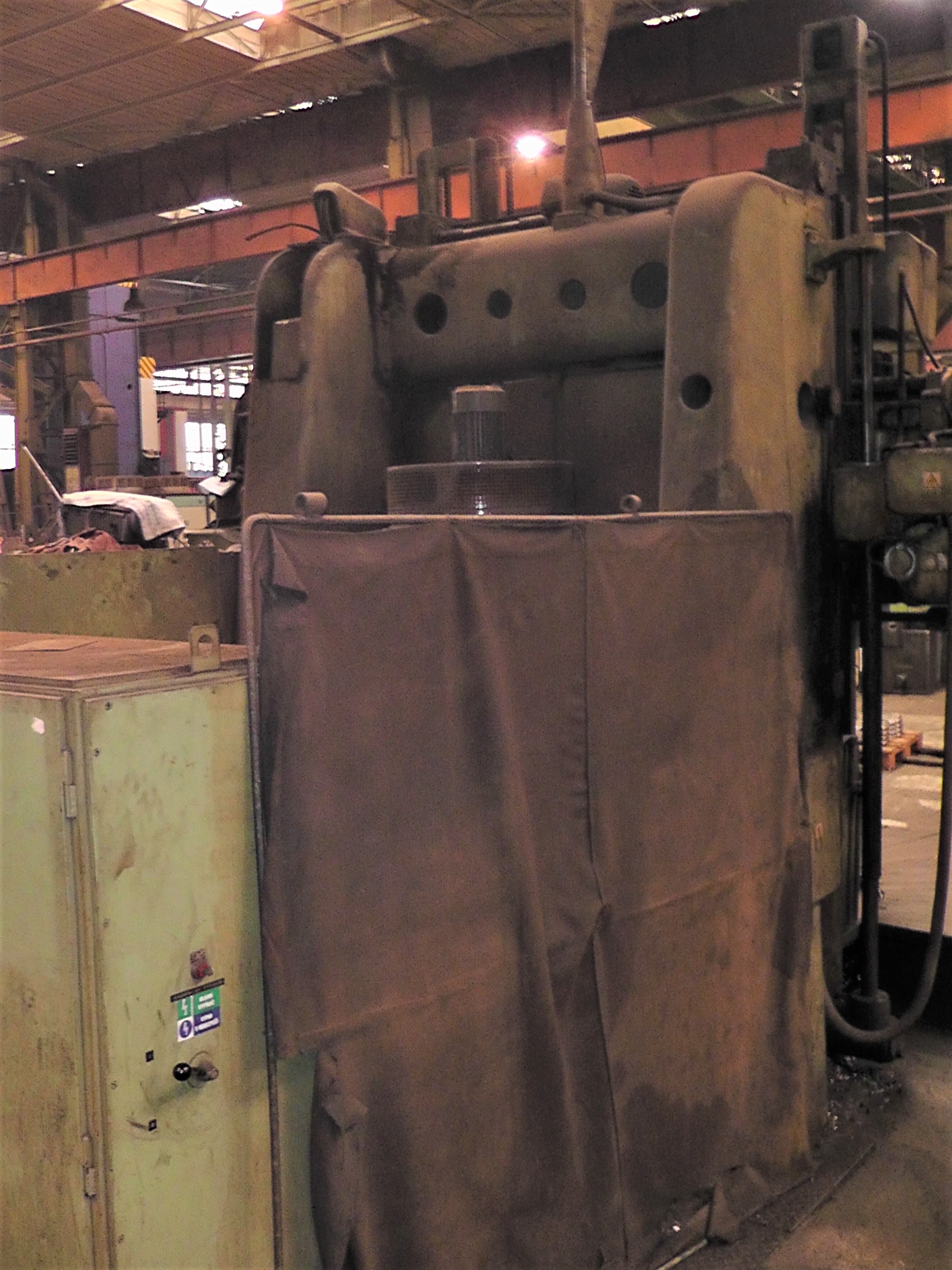

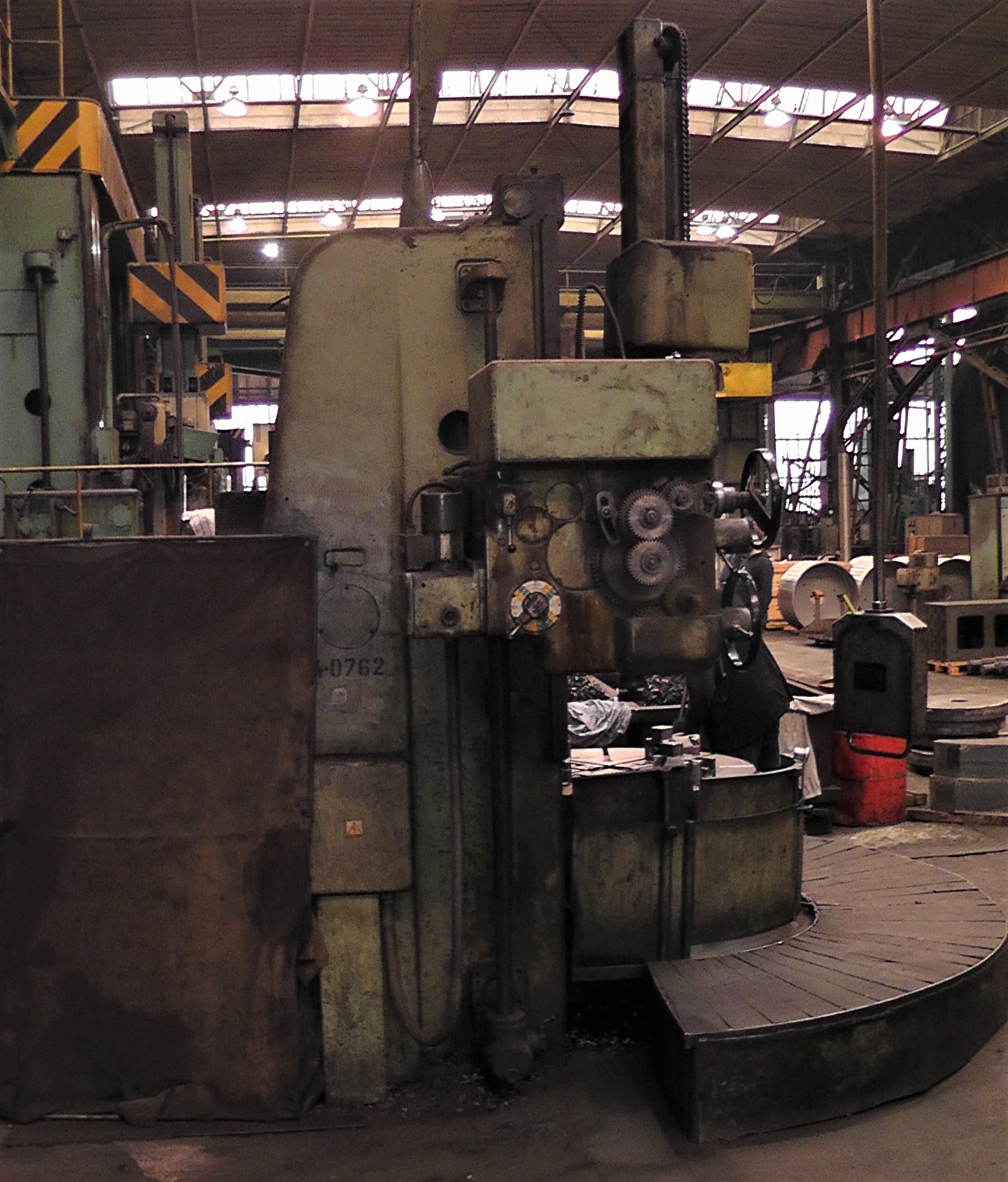

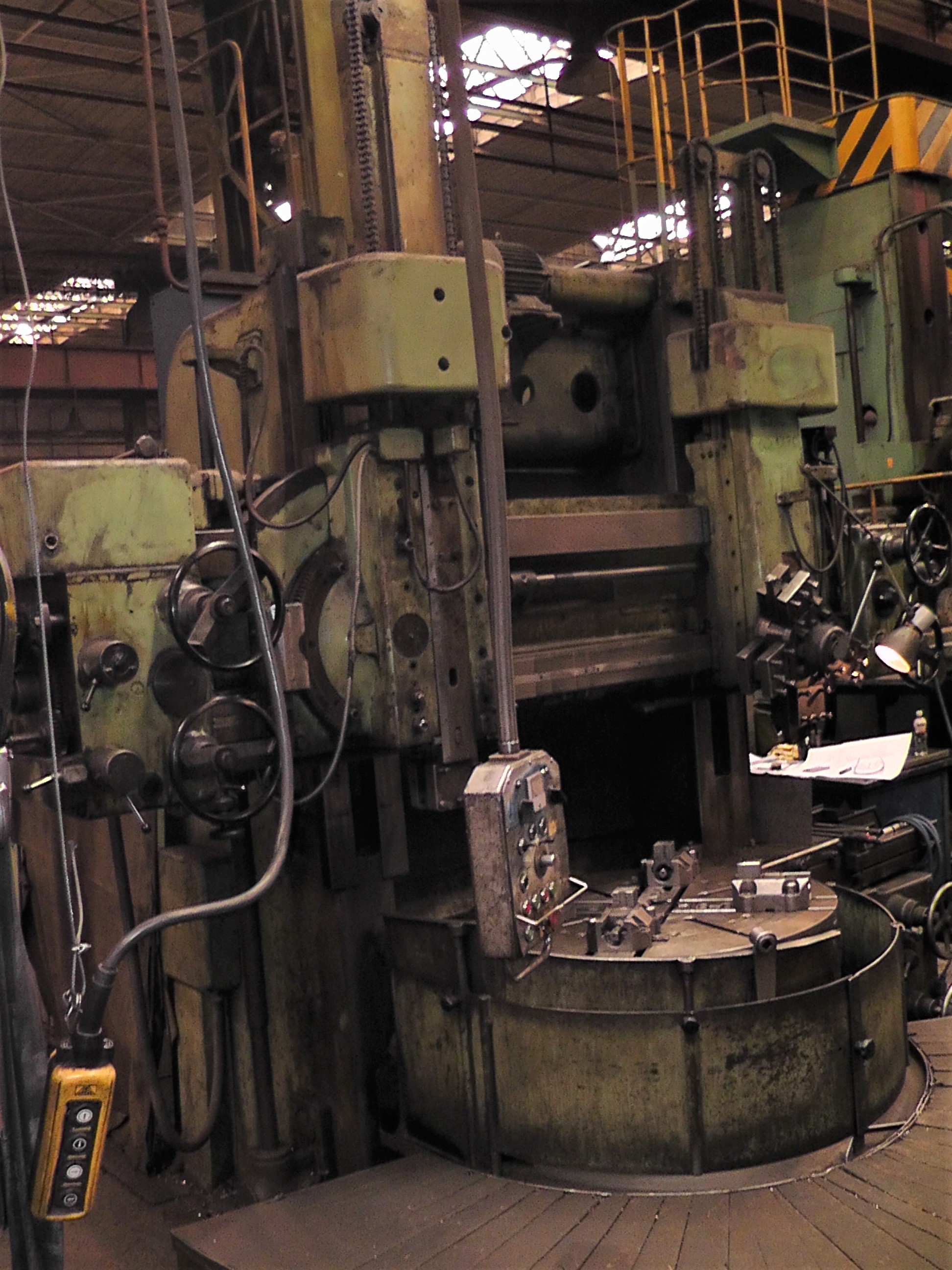

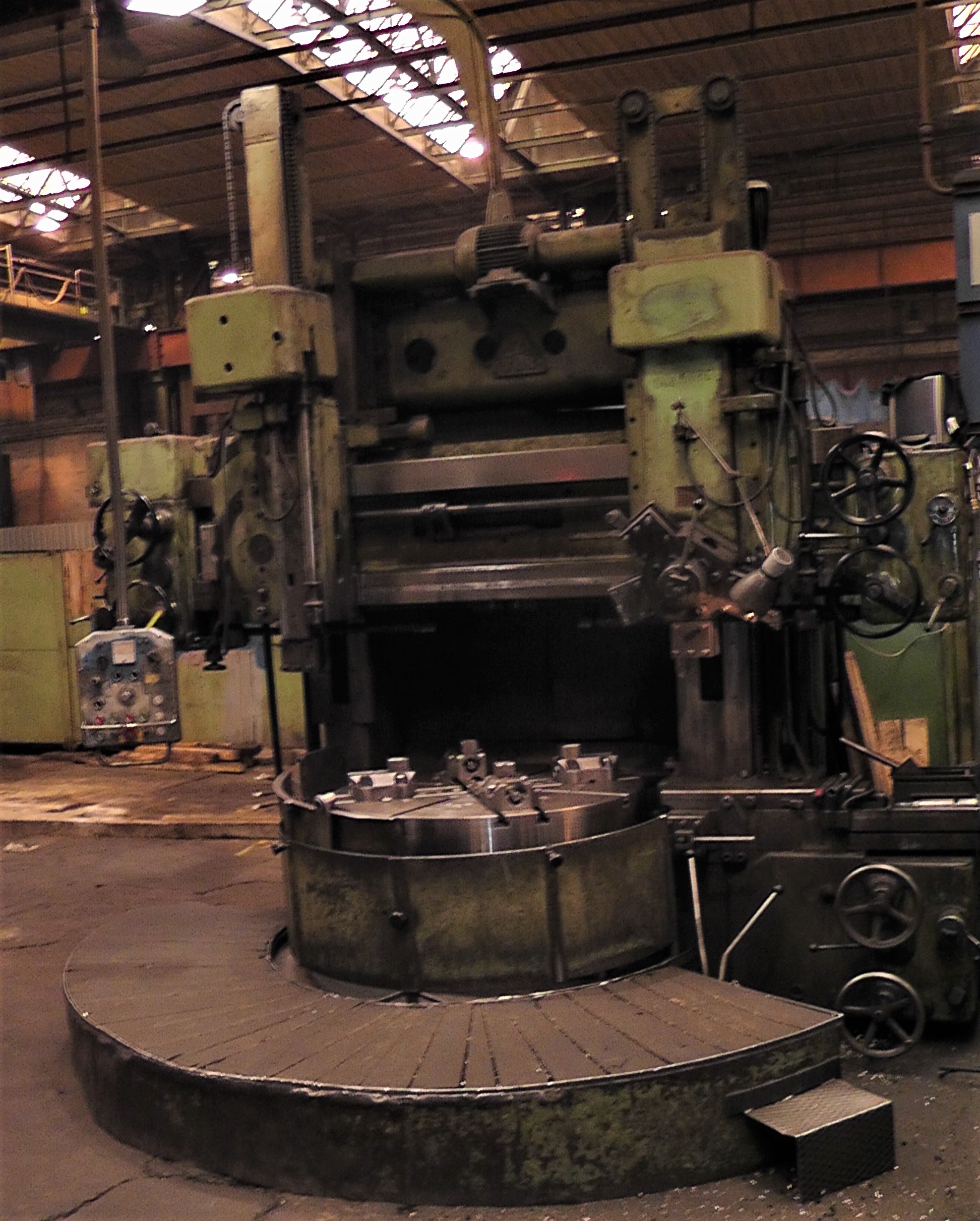

Fotogalerie
